CONWELL | 10kV架空绝缘导线雷击断电分析与对策
时间:2021-06-02 11:16:40 点击次数:226

       随着经济社会的快速发展,用电需求越来越大,给电网的运行带来诸多挑战。而配电网运维的工作管理是一项长期性、系统性、艰巨性的工程。


 | 科易某客户朋友圈截图


       而在春夏季,受南北气流与副热带高压影响,降雨量普遍增加,随之而来的是雷暴。配电线路遭受直击雷的概率增大,导致线路雷击跳闸故障。




雷电断线机理


        关于架空绝缘导线雷击断线的机理,国内外学者已经做了大量的研究。得出的结论也基本一致,认为是在雷击闪络通道上建立的工频续流电弧固定在一点燃烧导致绝缘导线断线。




雷击断线典型防范措施



1.规划设计10kV架空绝缘线路时,线路路径应尽量避开C2级及以上雷区,如无法避开,应安装带外串联间隙金属氧化物避雷器(以下简称线路避雷器)进行保护,条件允许时也可采用电缆下地方式。已建线路进行防雷改造时,可通过改变线路路径或电缆下地的方式避开局部多雷击的微地形区。


2.防止10kV架空绝缘线路雷击断线,重点采取两种措施,一是将电线杆的针式绝缘子更换为柱式绝缘子,而是在重点防护区段安装线路避雷器。


3.通过安装带外串联间隙金属氧化物避雷器,防止10kV架空绝缘线路雷击断线,应保证避雷器与线路绝缘子之间伏秒特性曲线的配合。避雷器伏秒曲线20%以上。


4.一般情况,线路避雷器额定电压选用17kV,标称放电电流5kA,雷电冲击电流残压不大于50kV,陡波冲击电流残压不大于57.5kV。多雷的山区、河流湖泊区域等故障不易查找、处理的架空线路避雷器的标称放电电流应选10kA。


5.对于新建线路,应在每基杆处设置接地,当电杆水泥表面横担位置预留有电气连接端子时,可在钢筋混凝土电杆内部设置接地引下线:对于既有线路,安装线路避雷器时应有可靠的接地引下线。



图 | 科易过电压保护器



建筑物保护范围估算


        雷击断线与线路周围是否有存在高建筑物有关,空旷地区的线路更易遭受雷击。当线路处于高建筑物(或树木)的保护范围内时,线路极少会发生雷直击导线的事件,雷击断线的概率也会降低。

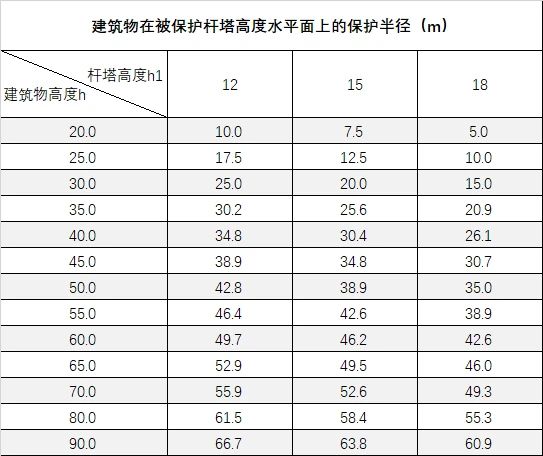

     对于城区的架空绝缘线路,周边存在高度为h的建筑物时,若线路距建筑物距离小于表中数值,则线路极少会发生雷直击导线的事件,雷击的概率也会降低。如高度为50m的建筑物,当杆塔高度为15m的架空绝缘线路距离建筑物小于38.9m时,线路极少发生雷直击导线事件


架设防雷产品的建议与措施



      在重点防护区段安装带外串联间隙金属氧化物避雷器,带外串联间隙金属氧化物避雷器安装要求如下:


①10kV架空绝缘导线防断线治理工作应按照断线易发条件,有针对性进行改造。选择地闪密度等级为C2级及以上、地处空旷区域(参照表确定周围建筑物的保护范围)的线路区段作为改造重点,而其中位于人员密集区(如城乡结合部街道)的线路优先改造。


②对于10kV架空绝缘线路,发生过雷击断线的线路区段、继电保护无法保护到的长线路末端、变电站馈出线路1km范围内,应逐杆安装带外串联间隙金属氧化物避雷器。


③在地闪密度等级为C1级及以上地区,当10kV线路与高电压等级线路同杆架设时,应在同杆架设处安装带外串联间隙金属氧化物避雷器,避雷器标称放电电流宜选10kA。


④在地闪密度等级为C1级及以上地区,有高电压等级线路跨越l0k线路时,在10kV线路被跨越处两侧应安装带外串联间隙金属氧化物避雷器。


⑤在地闪密度等级为C1级及以上地区,跨越高等级公路、铁路、河流、山谷等大档距线路两端应安装带外串联间隙金属氧化物避雷器。

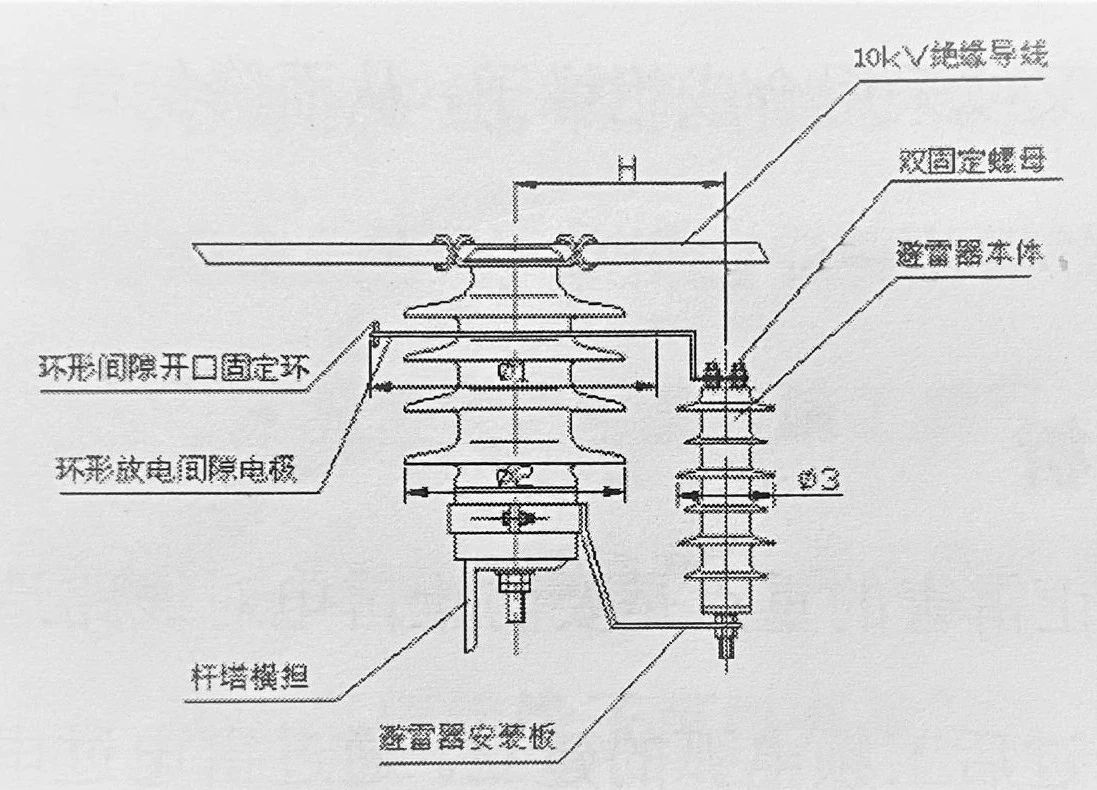

⑥直线杆采用棒形外间隙氧化锌避雷器,耐张杆采用吊装式外串固定间隙避雷器,安装避雷器的杆塔应设置可靠的接地引下线。


⑦线路避雷器伏秒曲线应低于被保护线路绝缘子伏秒曲线20%以上。
